Знакомьтесь:

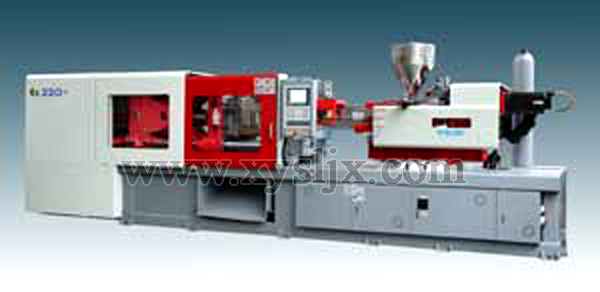

Отл серия разработана специально для тонкостенного Ec220, Ec369 и продуктов быстрого инъекций цикл формования. Она уже начала четыре модели этой машины новой серии EC100 и ЕС модель 160, EC 100 может производить одну (500cc/650cc) прямоугольной коробки обед с 0.45mm толщиной в цикле, Ec 160 может производить либо один (700cc/750cc / 1000cc) в цикле или два (650cc) с толщиной 0.45mm прямоугольной коробки обед на машинный цикл.
Главная особенность:
1. Новая серия ЕС оснащен специальной конструкции зажимные гидравлические системы, она позволит увеличить зажимной скорости, а также общая стабильность машины. Машина времени срок службы и надежность повышается за счет следующих функций Design укрепила переключения система автоматической централизованной системой смазки высокого давления, смазку себе поддержку валиком для подвижных плита и автоматическая смазка Бар галстук.
2. Укрепление проектирования систем впрыска с низким фантастики специальной конструкции уплотнительной системы, которая увеличивает скорость инъекции, 24:1 L / D соотношением двойным винтом потоки и титанового покрытия установить кончик, замкнутая назад контроль давления в системе повышения точности формования и повторяемость. Новая разработанная система обеспечивает быстрое пластифицирующие скорость, качество и быстрый цикл. Стандартный инъекций перевозки клапан повышает стабильность производства и расширить ассортимент выпускаемой продукции точности.
3. Стандартная машина, оборудованная с европейскими B & R система управления с замкнутым контуром управления вводом функции, высокая надежность 10.4 "цветной ЖК-дисплей, PID баррель контроля температуры, автоматическое объявления вина предназначены для дружественный интерфейс между машиной и оператором.
4. Все управляющие устройства все от известных брендов поставщика, с полуприцепом замкнутая пропорционального давления и клапан контроля укрепить литье. Электрические, гидравлические и механические защитные устройства блокировки безопасности включены как стандартные, чтобы обеспечить максимальную защиту для пользователей.
5. Стандартная машина оснащена 16 комплектов охлаждающей воды на входе / выходе (Ec 160) и 2sets струи сжатого воздуха, которые удовлетворяют различным требованиям формования
6. Ультра-высокая скорость конструкции баллонов с сервоприводом клапан управления, обеспечивая быстрое и плавное движение зажим для открытия и закрытия. Оснащенный импортируемые линейного руководства для перемещения плиты поддержки и тем самым уменьшить прижимную трения до самого низкого уровня, чтобы обеспечить скорость и линейной повторяемости.
7. Пластификаторы контролируется высокопроизводительных импортируемые сервоприводы, чтобы обеспечить скорость пластифицирующих и повторяемость. Аккумуляторы для инъекций, обеспечивая 1000mm / с впрыском скорости, а также оснащен высокой сервоуправление клапан ответ на введение гарантии точности.
8. Все машины от удара measureed магнитострикционный бесконтактный датчик
9. Superior жесткость структуры дизайн машины, чтобы справиться с высокой скоростью движения машины обстоятельство.
10. Высокоэффективные смазки насоса в целях обеспечения исполнения машины смазку при высокой скорости работы, а также смазки можно рециркуляции через процесс фильтрации.
Стандартные функции:
1. Линейный датчик для зажима
2. Линейный датчик для эжектора
3. Безопасность блокировка (механическая & электрических)
4. Автоматическая смазка для переключения система
5. Руководства смазаны смазкой для перемещения плиты ногу поддержки
6. Прочная структура зажимные
7. Высокая скорость зажимного функции
8. Увеличить зажима
9. Укрепление зажимного гидравлической системе
10. Автоматическая функция форма регулировки высоты
11. Надежность самоуправления смазки Газа под движущейся плиты
12. Self смазки галстук Бар втулка
13. Перемещение плит с пылью кольца
14. Т-слот форму валика дизайн
15. Эжектор режиме (4 выбора)
Инъекции группы:
1. Линейный датчик для инъекций, линейных датчиков для перевозки
2. Стандартный с винтом азотированный
3. 24:1 L / D соотношения
4. Титан никелированная отзыв набор
5. Инъекции перевозки клапан
6. Движимое Хоппер
7. Ствол покрытия для защиты от
8. Чистки гвардия
9. Нагреватель включения / выключения (программное обеспечение)
10. 10 этапов для инъекций, 10 этапов проведения давление
11. 5 этапов пластифицирующие настройку, 5 этапов декомпрессия
12. Функция удаления предупреждение
13. Автоматическая продувка функции
14. Автоматическое обнаружение инъекций провал
15. Реальное время процесса впрыска кривая дисплеем
16. Винтовой защита холодного запуска
Электрическая группы:
1. B & R система управления
2. 10.4 "TEF сенсорной панелью с движением отображения анимации
3. P.I.D. регулирование температуры
4. Скорость вращения винта дисплеем
5. Напряжение 380v, 50HZ, 3PH
6. Электрическая безопасность блокировка
7. Задняя аварийная кнопка
8. Датчик давления
9. Robot интерфейс
10. Автоматическое обнаружение вина
11. Производство счетчик
12. Датчик производства фото
13. Розетка 220 x 1 комплект
14. 380V 16A Socket x 1 комплект
15. 380v 32A Socket x 1 комплект
16. Гидравлические масла показатель температуры атмосферного воздуха и оповещения тревоги
17. Даже те, зажимные Преобразователь устанавливается на зажимного цилиндра, положение движимого плиты могут быть отображены
С замкнутым контуром в инъекций, пластификации холдинг давления и обратно
18. Давление
Гидравлический агрегат:
Semi замкнутая пропорциональной гидравлической системой с помощью датчика нагрузки, функции.
Технические характеристики:
|
Model |
Exc100 |
Exc160 |
Exc220+ |
Exc369 |
|
Screw diameter(mm) |
35 |
40 |
50 |
55 |
|
Theoretical shot volume(cc) |
177 |
260 |
497 |
656 |
|
Shot weight(ps)g |
150 |
221 |
422 |
557 |
|
Shot weight(ps)oz |
5.3 |
7.8 |
14.9 |
19.7 |
|
Length/diameter ratio(L/D) |
25 |
24 |
24 |
24 |
|
Injection pressure(kg/) |
1489 |
1600 |
1584 |
1616 |
|
High injection rate(  ) |
210 |
410 |
745 |
776 |
|
Injection speed(rpm) |
382 |
382 |
382 |
382 |
|
Plasticizing capacity(ps)kg/h |
60 |
66 |
113 |
128 |
|
Injection stroke(mm) |
184 |
207 |
253 |
276 |
|
Max.screw speed(rpm) |
406 |
300 |
280 |
250 |
|
Injection unit force(kn) |
52 |
52 |
82 |
82 |
|
Carriage stroke(mm) |
300 |
320 |
400 |
435 |
|
Clamping force(t) |
100 |
160 |
220 |
330 |
|
Max.distance of mold(mm) |
820 |
1000 |
1105 |
1450 |
|
Clamping stroke(mm) |
410 |
490 |
525 |
710 |
|
Distance between tie bars(mm) |
410x410 |
510x510 |
580x580 |
740x740 |
|
Mould thickness range(mm) |
150-410 |
175-510 |
200-580 |
300-740 |
|
Inject force(kn) |
37 |
44 |
60 |
100 |
|
Inject stroke(mm) |
100 |
140 |
160 |
200 |
|
On. Of ejector pins |
5 |
5 |
9 |
13 |
|
Main motor(kw) |
18.5 |
37 |
75 |
85 |
|
System pressure(kh/  ) |
160 |
160 |
160 |
160 |
|
No. of heater zones |
3+1 |
3+1 |
4+1 |
4+1 |
|
Heater input power(kw) |
7.4 |
12 |
15.4 |
16.4 |
|
Net weight(t) |
4.5 |
7 |
10 |
19 |
|
