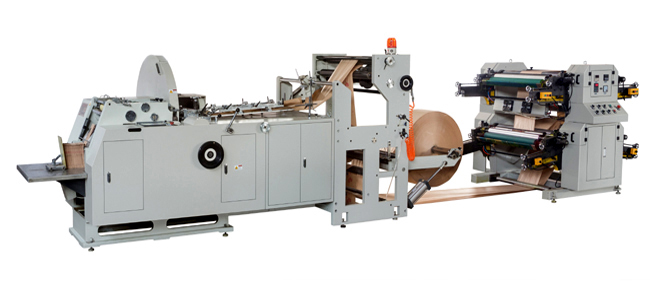

Линия для производства бумажных
пакетов ZDJ-400/600+YT-4800 представляет собой совмещенный комплекс
стационарного автоматического оборудования непрерывного действия, в
совокупности предназначенного для выпуска раскрашенной бумажной упаковки для
продуктов питания или иных потребительских товаров. Размеры линии позволяют
устанавливать её на незначительных производственных площадях.
Конвейер для изготовления бумажных
пакетов ZDJ-400/600+YT-4800 запускается только от трёхфазного источника
питания 380В 50Гц. Габаритный рулон с помощью пневматического подъёмного
устройства (два боковых рабочих цилиндра) устанавливается в станцию

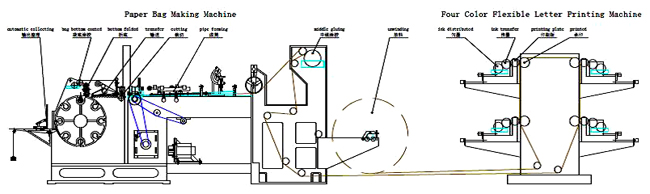

разматывания. Отличительной характеристикой оборудования является то, что
бумага первоначально подаётся в операционную зону машины для флексопечати, где
наносятся рекламные или иного рода изображения, которые немедленно
просушиваются. После этого бумага возвращается по системе натяжения в область
обработки машины для производства пакетов. Вначале выполняется поэтапное
формирование контуров пакета и его склеивание, далее поперечный вращающийся нож
с высокопрочными лезвиями отделяет готовые единицы от общего полотна.
Вертикально вращающийся барабан получает пакеты и загружает ними приёмный
магазин с подвижной тормозной планкой. После того, как планка отодвигается до
предела, работники вручную достают пачки пакетов и заполняют заранее
приготовленную сортировочную тару. Все электрические элементы выпущены немецкой
компанией Schneider, переключатели – японским
производителем Omron.
Стабилизатор напряжения поставляется из Тайваня. Оповещение персонала о
возникших неисправностях выполняется сигнальной лампой. Комплект ЗИП, перечень
технической литературы, а также соответствующее программное обеспечение,
прилагаются.
Оборудование по производству
бумажных пакетов ZDJ-400/600+YT-4800 в базовой комплектации
оборудуется общей системой автоматического управления на основе
функционирования PLC Delta (Тайвань), оснащенного сенсорным
экраном Weinview (Тайвань). Обслуживающий
персонал может вводить и перенастраивать (без выключения линии) установочные
параметры, вносить и хранить в памяти программируемого логического контроллера
значительное количество производственных программ, осуществлять диагностику
неисправностей и т.п. Технические характеристики:
Модель
|
ZDJ-400+YT4800
|
ZDJ-600+YT4800
|
Длина резки
|
150-460 мм
|
230-625 мм
|
Длина пакета
|
145-455 мм
|
225-620 мм
|
Ширина пакета
|
70-280 мм
|
70-280 мм
|
Размер вставки
|
20-100 мм
|
20-100 мм
|
Стандартный загиб дна пакета
|
12-20 мм
|
12-20 мм
|
Производительность
|
400 шт/мин
|
400 шт/мин
|
Максимальный вес бумажного
рулона
|
400 кг
|
400 кг
|
Максимальны диаметр рулона
|
1000 мм
|
1000 мм
|
Максимальный
диаметр вставки в рулоне
|
76 мм
|
76 мм
|
Плотность бумаги
|
30-80 г
|
30-80 г
|
Система
контроля конца катушки с бумагой
|
Двойная
автоматическая система контроля основанная на фотоэлементах
|
Система контроля натяжения
бумаги
|
Автоматическая
система контроля натяжения бумаги
|
Цветность печати
|
4 цвета
|
4 цвета
|
Ширина печати
|
720 мм
|
720 мм
|
Длина печати
|
200-800 мм
|
200-800 мм
|
Скорость печати
|
80 м/мин
|
80 м/мин
|
Точность печати
|
0.2 мм
|
0.2 мм
|
Двигатель
|
Двойной сервопривод
|
Двойной сервопривод
|
Мощность
|
9 кВт
|
9 кВт
|
Вес
|
4700 кг
|
4800 кг
|
Габаритные размеры
|
7680х1650х1850 мм
|
7780х1650х1850 мм
|
|
